Qual è la linearità di un divisore ad alta tensione?

Nel regno della misurazione e dell'ingegneria elettrica ad alta tensione, i divisori ad alta tensione svolgono un ruolo cruciale. Come fornitore di divisori ad alta tensione, mi viene spesso chiesto di vari aspetti tecnici di questi dispositivi e uno degli argomenti più frequentemente informati è la linearità di un divisore ad alta tensione. In questo blog, approfondirò ciò che la linearità significa nel contesto di divisori ad alta tensione, perché è importante e come influisce sulle prestazioni di questi strumenti essenziali.

Cos'è la linearità in un divisore ad alta tensione?

La linearità in un divisore ad alta tensione si riferisce alla relazione tra la tensione di ingresso e la tensione di uscita. Un divisore ad alta tensione perfettamente lineare avrebbe una tensione di uscita direttamente proporzionale alla tensione di ingresso su tutto il suo intervallo operativo. Matematicamente, se denotiamo la tensione di input come (v_ {in}) e la tensione di output come (v_ {out}), per un divisore lineare, (v_ {out} = k \ tims v_ {in}), dove (k) è una costante nota come rapporto di divisione.

Ad esempio, se un divisore ad alta tensione ha un rapporto di divisione (k = 1/1000), quando la tensione di input (v_ {in} = 1000 \ spazio V), la tensione di uscita (v_ {out} = 1 \ spazio V); quando (v_ {in} = 2000 \ spazio v), (v_ {out} = 2 \ spazio V). Questa proporzionalità diretta è ciò che intendiamo per linearità.

Perché la linearità è importante?

La linearità di un divisore ad alta tensione è della massima importanza per diversi motivi. In primo luogo, una misurazione della tensione accurata è la funzione principale di un divisore ad alta tensione. In applicazioni come sistemi di alimentazione, esperimenti di fisica ad alta energia e test di apparecchiature elettriche, la misurazione della tensione precisa è fondamentale. Un divisore non lineare può introdurre errori significativi nella misurazione della tensione, portando a analisi errate e situazioni potenzialmente pericolose.

In secondo luogo, nei processi di calibrazione, la linearità è un requisito fondamentale. La calibrazione è il processo di regolazione di uno strumento di misurazione per garantirne l'accuratezza. Un divisore ad alta tensione con buona linearità può essere facilmente calibrato e i risultati della calibrazione possono essere attendibili su una vasta gamma di tensioni di ingresso. Se il divisore non è lineare, la calibrazione diventa molto più complessa e l'accuratezza della calibrazione può essere compromessa.

Fattori che influenzano la linearità di un divisore ad alta tensione

Esistono diversi fattori che possono influenzare la linearità di un divisore ad alta tensione. Uno dei fattori principali è la temperatura. Le proprietà elettriche dei componenti utilizzati nel divisore, come resistori e condensatori, possono cambiare con la temperatura. Ad esempio, la resistenza di un resistore può aumentare o diminuire con la temperatura, che può causare variazione del rapporto di divisione e influire quindi alla linearità.

Un altro fattore è la frequenza della tensione di ingresso. In alcuni divisori ad alta tensione, in particolare quelli utilizzati nelle applicazioni AC, la reattanza di condensatori e induttori nel circuito può cambiare con la frequenza. Ciò può portare a una deviazione dalla relazione lineare ideale tra le tensioni di input e uscita a frequenze diverse.

Anche i materiali di isolamento utilizzati nel divisore svolgono un ruolo. Lo scarso isolamento può causare correnti di perdita, che possono introdurre errori nella divisione di tensione e influire sulla linearità. Inoltre, l'invecchiamento dei componenti nel tempo può degradare la linearità del divisore.

Come garantire una buona linearità nei divisori ad alta tensione

Come fornitore di divisori ad alta tensione, prendiamo diverse misure per garantire la buona linearità dei nostri prodotti. In primo luogo, utilizziamo componenti di alta qualità. Per i divisori resistivi ad alta tensione, selezioniamo resistori con coefficienti di bassa temperatura per ridurre al minimo l'impatto della temperatura sul rapporto di divisione. Per i divisori capacitivi ad alta tensione, utilizziamo condensatori con proprietà dielettriche stabili.

In secondo luogo, conduciamo test e calibrazione approfonditi durante il processo di produzione. Le nostre procedure di test includono la misurazione della tensione di uscita a diverse tensioni e frequenze di ingresso per verificare la linearità. Eseguiamo anche test di temperatura - per garantire che il divisore mantenga una buona linearità su un ampio intervallo di temperatura.

Inoltre, progettiamo i nostri divisori ad alta tensione con adeguato isolamento e schermatura per ridurre le correnti di perdita e l'interferenza elettromagnetica. Questo aiuta a mantenere la stabilità del rapporto di divisione e garantisce quindi una buona linearità.

I nostri prodotti divisori ad alta tensione e la loro linearità

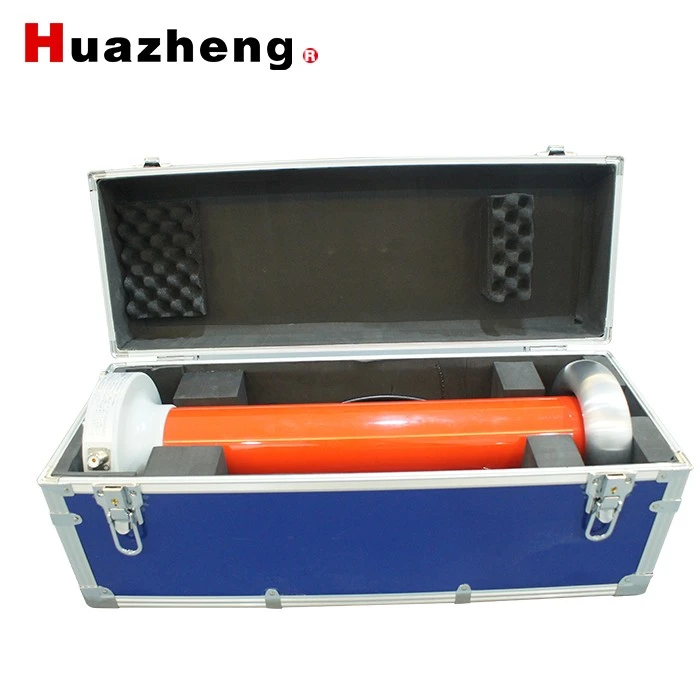

Offriamo una vasta gamma di divisori ad alta tensione, ciascuno progettato per soddisfare requisiti specifici dell'applicazione. Ad esempio, il nostroDivisore ad alta tensione capacitivoè noto per la sua eccellente linearità su un ampio intervallo di frequenza. È adatto per la misurazione della tensione CA in applicazioni ad alta frequenza. La progettazione di questo divisore riduce al minimo l'impatto della frequenza sul rapporto di divisione, garantendo una misurazione di tensione accurata e lineare.

NostroDivisore ad alta tensione digitale da 150 kVè un altro prodotto con eccezionale linearità. È un dispositivo ad alta precisione in grado di misurare tensioni elevate fino a 150 kV con un alto grado di precisione. Il display digitale fornisce risultati di misurazione chiari e facili da leggere e la linearità del divisore garantisce che le misurazioni siano affidabili.

ILDivisore ad alta tensione portatile AC da 100kV ACè un prodotto versatile che può essere utilizzato sia per la misurazione della tensione CA che CC. È progettato per essere portatile, rendendolo comodo per i test di sito. Nonostante la sua portabilità, mantiene una buona linearità, grazie ai suoi componenti di alta qualità e al design avanzato.

Conclusione

In conclusione, la linearità di un divisore ad alta tensione è un parametro critico che determina la sua precisione e affidabilità nella misurazione della tensione. Come fornitore di divisori ad alta tensione, ci impegniamo a fornire prodotti con eccellente linearità per soddisfare le esigenze dei nostri clienti. I nostri componenti di alta qualità, rigorosi procedure di test e progettazione avanzata assicurano che i nostri divisori ad alta tensione si svolgano bene in varie applicazioni.

Se hai bisogno di divisori ad alta tensione per i tuoi progetti, che si tratti di sistemi di alimentazione, ricerca o test industriali, siamo qui per aiutarti. I nostri prodotti offrono soluzioni di misurazione di tensione affidabili e accurate con buona linearità. Non esitate a contattarci per ulteriori informazioni e per discutere i requisiti specifici. Non vediamo l'ora di lavorare con te e fornirti i migliori prodotti divisori ad alta tensione.

Riferimenti

• "Ingegneria ad alta tensione" di MS Naidu e V. Kamaraju
• "Misurazione elettrica e strumentazione" di AK Sawhney
• Documenti tecnici dai principali produttori di divisori ad alta tensione
